Branchement ventilateur de plafond 3 fils : guide électrique

Un ventilateur de plafond à 3 fils se raccorde en identifiant le neutre, la phase et la terre, puis en suivant le schéma du fabricant. Un branchement à 3 fils réunit neutre, phase et terre, avec une commande commune pour le moteur et l’éclairage.

Identifier les fils au plafond

Avant de brancher un ventilateur, il faut déterminer la fonction de chaque conducteur présent au plafond. Un branchement à 3 fils réunit généralement le neutre, la phase et la terre, avec une commande commune pour le moteur et l’éclairage lorsque l’appareil en possède un. Consultez le guide d’installation du ventilateur plafond pour situer cette opération dans l’ensemble du montage.

Les couleurs du fil électrique

Le code couleur normalisé facilite le branchement électrique d’un ventilateur de plafond, mais une mesure au multimètre reste nécessaire, surtout dans les logements anciens. Le fil bleu désigne le neutre, tandis que le fil marron ou noir correspond à la phase. Le conducteur jaune-vert est relié à la terre. La notice du fabricant confirme ensuite l’affectation des bornes.

• Fil bleu : neutre commun au moteur et à l’éclairage éventuel du ventilateur ; il se raccorde au neutre de l’installation.
• Fil marron ou noir : phase commandée qui alimente le moteur du ventilateur ; son rôle doit être confirmé au testeur avant le branchement.
• Fil jaune-vert : conducteur de protection reliant la carcasse métallique du ventilateur au circuit de terre.
• Fil blanc : présent sur certains modèles importés, il correspond généralement au neutre ; vérifiez la couleur indiquée dans la notice.

Dans les installations antérieures à 1970, la couleur du fil électrique ne suffit pas à déterminer sa fonction. Un conducteur supposé neutre peut être une phase. Testez chaque fil au multimètre avant le raccordement afin d’éviter un démarrage impossible ou un dysfonctionnement immédiat.

Vérifier l’absence de tension

Avant de manipuler le câble électrique destiné à un ventilateur de plafond, coupez le disjoncteur du circuit concerné au tableau et contrôlez l’absence de tension avec un testeur sans contact. Un disjoncteur peut rester en position intermédiaire sans interrompre complètement l’alimentation : seul un testeur permet de confirmer que le circuit est hors tension. Examinez aussi chaque conducteur. Tout fil brûlé, effiloché ou présentant un isolant fendu doit être remplacé avant l’installation.

Contrôler le circuit d’installation

Le ventilateur se raccorde normalement à un circuit d’éclairage, généralement câblé en 1,5 mm² et protégé au maximum à 16 A selon la NF C 15-100. Vérifiez la section des conducteurs, le calibre du disjoncteur et l’état général du circuit avant le montage ventilateur plafond. Le support doit aussi être adapté au poids de l’appareil, qui peut atteindre 15 kg, et résister aux vibrations produites par le moteur. Pour limiter les erreurs de câblage d’un ventilateur de plafond, consultez le guide dédié avant toute intervention.

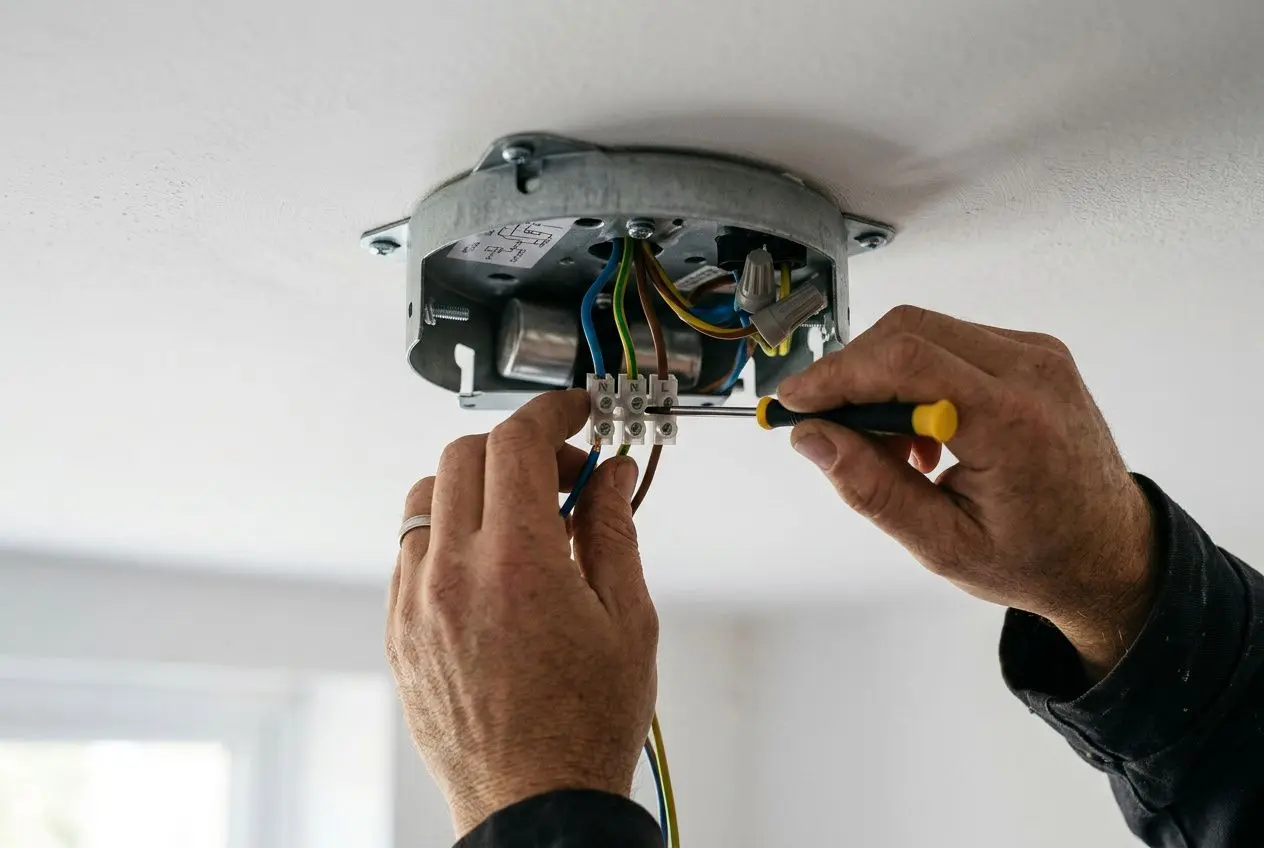

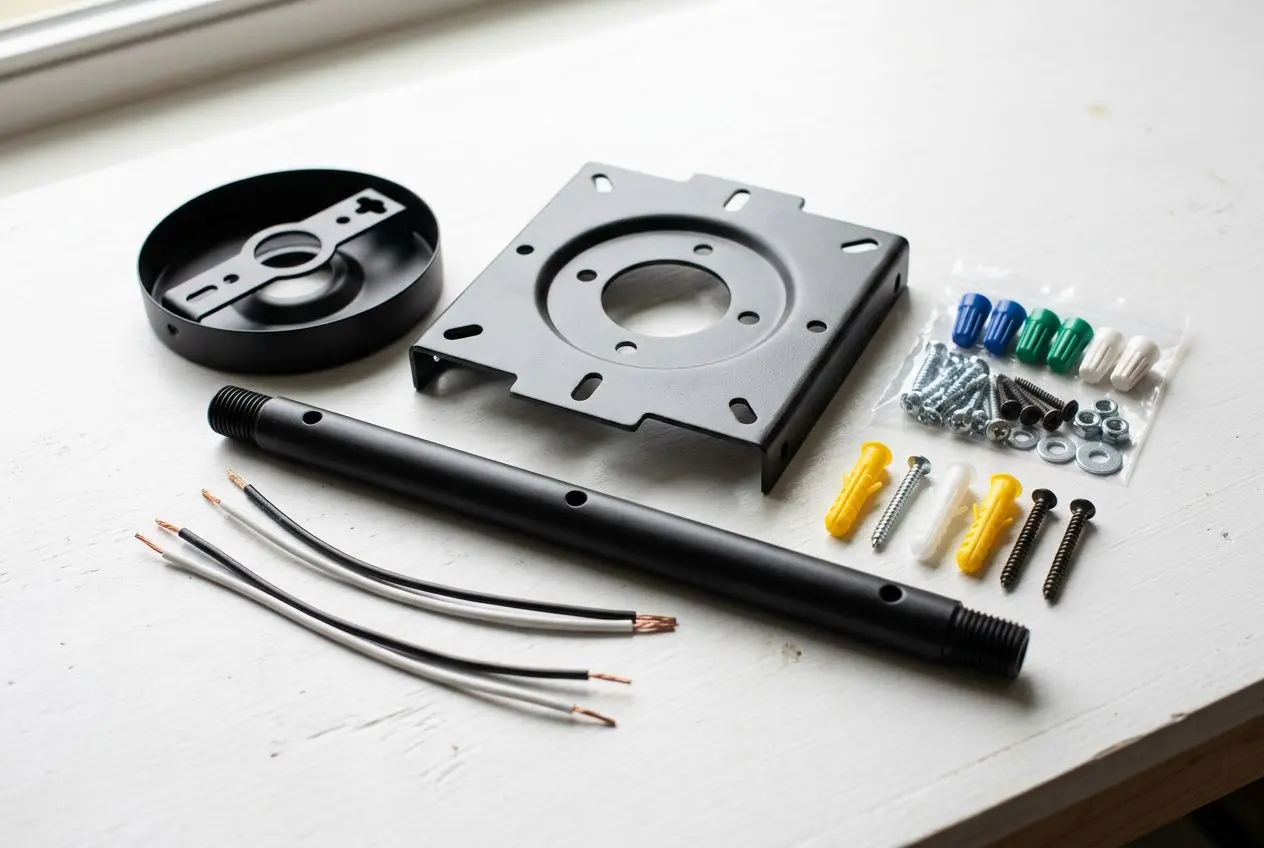

Réaliser le branchement du ventilateur

Pour brancher un ventilateur de plafond à 3 fils, la logique reste simple : le neutre va au neutre, la phase commandée à la borne du moteur et la terre au conducteur de protection.

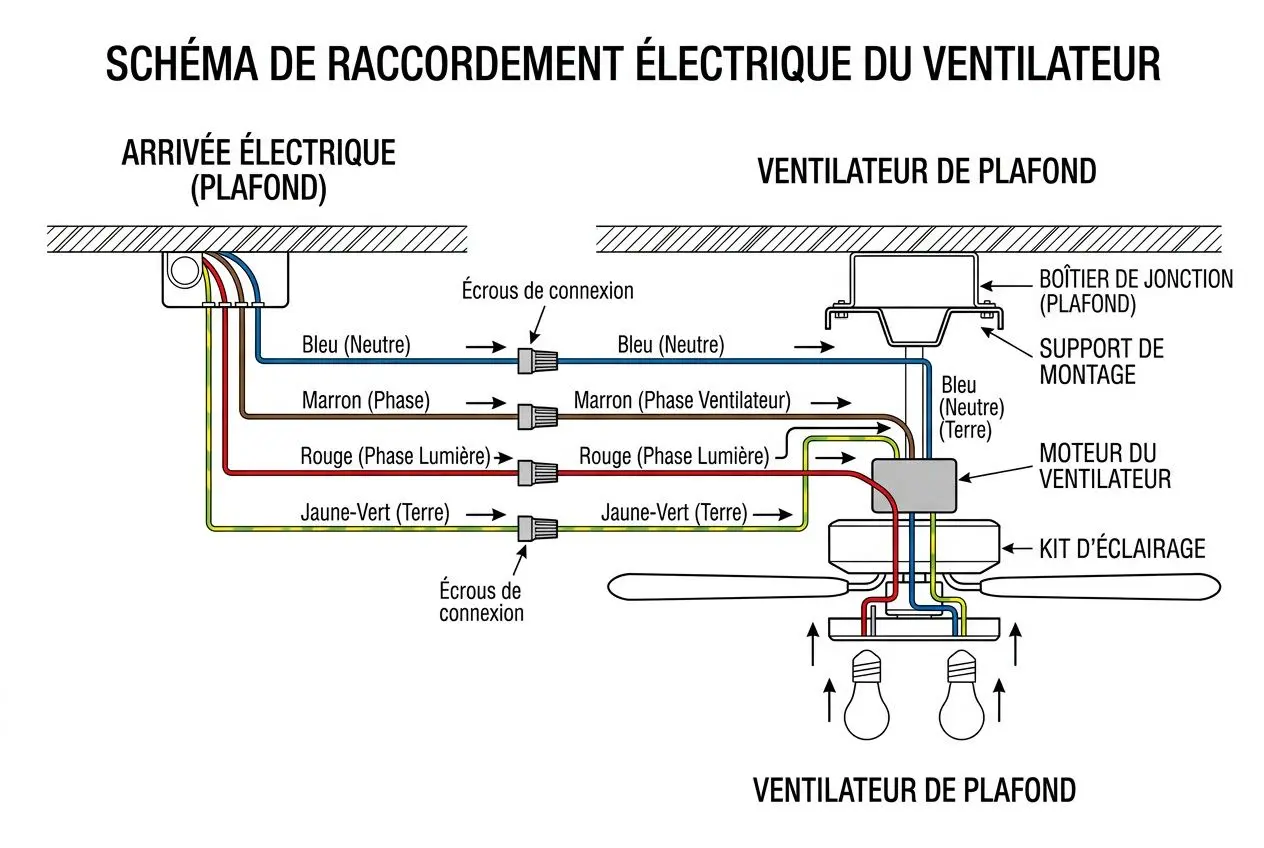

Suivre le schéma de raccordement

Pour comprendre comment alimenter un ventilateur de plafond, commencez par le schéma fourni dans la notice. Les repères de bornes varient selon les modèles : une phase raccordée au mauvais conducteur peut provoquer une panne immédiate. Raccordez le fil bleu au neutre du plafond, le fil marron ou noir à la phase commandée, puis le fil jaune-vert ou vert au conducteur de protection.

• Neutre : reliez le fil bleu du ventilateur au neutre de l’installation, commun au moteur et à la lumière intégrée.
• Phase du moteur : connectez le fil marron ou noir à la borne du moteur indiquée dans la notice, après avoir vérifié qu’il s’agit bien de la phase commandée par l’interrupteur.
• Terre : raccordez le fil jaune-vert ou vert à la borne de protection. Cette connexion ne doit pas être omise si le ventilateur la requiert.
• Connecteurs : utilisez des connecteurs rapides adaptés au diamètre des conducteurs ou des dominos correctement serrés pour obtenir des connexions fiables et isolées.

Tirez légèrement sur chaque conducteur après connexion pour confirmer la tenue. Aucun cuivre ne doit rester apparent : contrôlez l’isolation de chaque fil avant de refermer la rosace.

Relier le ventilateur à la lumière

Dans un montage à 3 fils, le moteur du ventilateur et le luminaire intégré utilisent la même phase commandée. Un seul interrupteur contrôle donc l’ensemble. Le branchement d’un ventilateur plafonnier avec lumière peut reprendre une arrivée de suspension existante si le support mécanique accepte le poids et les vibrations de l’appareil. Avec une télécommande, la gestion du ventilateur et celle de l’éclairage peuvent toutefois être dissociées, même en configuration 3 fils.

À l’inverse, sans télécommande, une tirette suffit. Elle règle la vitesse indépendamment de l’éclairage intégré. Dès que la pose est terminée, vérifiez le fonctionnement du plafond avec lumière avant de fermer définitivement le boîtier de raccordement.

Isoler et ranger le câblage

Une fois les connexions établies et contrôlées, logez les fils dans le boîtier sans les comprimer. Un conducteur écrasé lors de la fermeture de la rosace peut fragiliser son isolant et réduire la sécurité de l’installation. Vérifiez aussi qu’aucun fil ne se trouve dans la trajectoire des pièces mobiles du moteur : un blocage mécanique peut alors être confondu avec un défaut électrique.

• Rangement des fils : regroupez les conducteurs et repliez-les soigneusement dans le boîtier, sans les tordre ni les pincer contre les parois.
• Contrôle visuel : assurez-vous qu’aucune partie dénudée n’est visible et que l’isolant reste intact sur l’ensemble du câblage après fermeture.
• Éloignement des pièces mobiles : vérifiez que les fils ne gênent ni la rotation interne du moteur du ventilateur ni les éléments de fixation des pales.
• Fermeture du support : serrez les vis du support de plafond sans excès pour éviter les fissures, puis contrôlez l’horizontalité avec un niveau à bulle avant la mise sous tension.

Le support doit reprendre le poids de l’appareil sans jeu perceptible, jusqu’à 15 kg selon les modèles. Assurez-vous également qu’aucun obstacle, poutre, rideau ou autre luminaire, ne se trouve dans la trajectoire des pales : une distance latérale minimale de 1 mètre doit séparer leurs extrémités des murs.

Comparer les schémas de câblage

Comprendre les différentes configurations permet d’adapter le branchement à l’installation et aux besoins de confort. Le nombre de fils détermine les commandes disponibles : un schéma à 3 fils regroupe le moteur et la lumière, tandis qu’un schéma à 4 fils permet de les piloter séparément. Ces repères permettent de choisir le schéma adapté avant de commencer le raccordement.

Trois fils pour une commande unique

Le câblage à 3 fils associe le neutre, la phase et la terre. Le moteur et l’éclairage intégré sont alors alimentés par un seul interrupteur, ce qui simplifie le montage du ventilateur sans circuit supplémentaire. Pour brancher un ventilateur de plafond selon un schéma à 4 fils, une phase moteur distincte de la phase dédiée à la lumière devient nécessaire. La couleur des conducteurs constitue un premier repère, mais le schéma et la notice du fabricant restent déterminants.

• Neutre (bleu) : conducteur commun au moteur et à l’éclairage, raccordé au neutre de l’installation en 230 V – 50 Hz.
• Phase (marron ou noir) : conducteur commandé par l’interrupteur, qui alimente le moteur et la lumière dans une configuration à 3 fils.
• Terre (jaune-vert ou vert) : conducteur de protection reliant la carcasse au circuit de sécurité ; son absence doit être corrigée si le ventilateur la requiert.
• Commande unique : un seul interrupteur contrôle l’ensemble de l’appareil ; une télécommande peut dissocier les fonctions du moteur et de la lumière sans modifier le câblage.

Dès que le plafond est bas et que l’éclairage doit fonctionner indépendamment, le 4 fils devient plus adapté, notamment avec un modèle équipé d’une lumière LED et d’un double interrupteur. Selon la superficie de la pièce, le diamètre du ventilateur se choisit aussi en fonction des besoins d’usage.

Quatre fils avec lumière séparée

Le câblage à 4 fils ajoute une phase dédiée à l’éclairage au neutre, à la phase moteur et à la terre. Le fil noir alimente généralement le moteur et le fil rouge la lumière, mais cette répartition doit être confirmée dans la notice, car elle varie selon les fabricants.

Un plafond avec éclairage commandé séparément offre davantage de souplesse, en particulier dans les grandes pièces et les espaces ouverts. En hiver, le ventilateur peut tourner lentement en sens inversé pour redistribuer l’air chaud, tandis que la lumière reste éteinte : cette utilisation indépendante est possible avec 4 fils sans accessoire supplémentaire. Vérifiez auparavant qu’un conducteur de phase est bien commandé par un circuit distinct.

Tester l’installation au plafond

Une fois les connexions réalisées et le boîtier fermé, remettez le disjoncteur sous tension. Testez chaque vitesse, de la plus élevée à la plus basse, car la stabilisation peut demander entre 120 et 150 secondes. Contrôlez également l’éclairage séparé lorsque le schéma le prévoit, ainsi que l’absence de vibration anormale ou d’échauffement au niveau du support de plafond.

• Test des vitesses : brancher un ventilateur de plafond sous tension, démarrer à la vitesse maximale puis réduire progressivement ; attendre 120 à 150 secondes entre chaque palier.
• Vérification mécanique : s’assurer que les pales tournent librement, sans frottement, que le support ne présente aucun jeu et que l’horizontalité est correcte.
• Test de l’éclairage : vérifier le fonctionnement du luminaire séparément si le schéma le permet, puis contrôler l’absence de scintillement ou de panne immédiate.
• Déclenchement du disjoncteur : s’il déclenche dès la mise sous tension, couper immédiatement et rechercher un court-circuit, une inversion de conducteurs ou une connexion mal serrée.

Un ventilateur correctement raccordé ne doit pas vibrer de manière anormale ni chauffer au niveau du boîtier. Si la conformité des connexions ou l’état du circuit restent incertains, l’intervention d’un électricien professionnel constitue la solution la plus sûre, notamment pour respecter la NF C 15-100 applicable au logement. La qualité de l’installation dépend autant du câblage que de la fixation du support.
