Erreurs de câblage d’un ventilateur de plafond à éviter
Les erreurs de câblage d’un ventilateur de plafond les plus fréquentes concernent l’identification des fils, les connexions inversées et la terre oubliée : chaque point s’accompagne d’une recommandation concrète pour réussir le branchement électrique du ventilateur dès la première intervention, sans risque pour l’installation ni pour l’utilisateur.
Les erreurs courantes de câblage d’un ventilateur de plafond
Un ventilateur plafonnier mal raccordé ne se signale pas toujours tout de suite. Le moteur peut paraître normal au premier essai, puis une panne survient plus tard à cause d’un raccordement imparfait : vérifier le câblage avec méthode avant le montage limite ce type de défaut.
Inversion de fil et connexions mal serrées
Parmi les erreurs courantes de câblage d’un ventilateur de plafond, l’inversion entre la phase et le neutre reste fréquente. Une correspondance erronée perturbe l’alimentation électrique du moteur : les conséquences apparaissent ensuite au niveau du démarrage, du blocage ou de l’échauffement interne.
- Inversion phase/neutre : relier la phase du plafond au fil de neutre du ventilateur perturbe le branchement et peut endommager le moteur dès la mise sous tension.
- Connexions lâches : un fil mal serré sur une borne à vis crée un échauffement progressif, avec risque de détérioration du boîtier ou du plafonnier.
- Serre-fils mal verrouillés : des conducteurs qui bougent sous l’effet des vibrations compromettent le raccordement et finissent par perturber le fonctionnement.
La consommation réelle se joue sur la qualité des jonctions : une borne légèrement desserrée crée une résistance parasite et chauffe tout le câblage du ventilateur. Contrôler chaque fil un par un, puis tirer légèrement dessus confirme la tenue de l’ensemble.
Cette vérification ne suffit pas si l’isolation reste incomplète : aucun cuivre ne doit rester visible après le branchement électrique du ventilateur. Vérifier également que le plafonnier et le ventilateur de plafond ne compriment pas les conducteurs au moment de la fermeture.
Absence de mise à la terre et fils abîmés
Une fois les connexions principales validées, la terre demande la même rigueur : oublier la mise à la terre fait partie des défauts les plus sérieux sur un branchement de ventilateur. Le conducteur de protection, souvent vert ou jaune et vert selon les installations, relie la carcasse métallique au circuit de sécurité.
Sans ce conducteur, un défaut d’isolement peut mettre l’utilisateur en danger : le risque concerne surtout les modèles à structure métallique ou installés dans une pièce exposée à l’humidité. Même logique pour les fils abîmés, qui fragilisent l’ensemble du raccordement.
Un fil effiloché, noirci ou coupé ne doit jamais être conservé : dès qu’un isolant est fissuré, l’alimentation électrique devient moins sûre, surtout quand le moteur chauffe en fonctionnement prolongé. Un contrôle visuel attentif avant le montage évite une panne difficile à diagnostiquer par la suite.
Fils mal positionnés dans le boîtier
Après la qualité des raccords et l’état des conducteurs, l’organisation dans le boîtier reste un point souvent négligé : un fil peut se déplacer pendant le montage du ventilateur plafonnier et venir gêner une pièce mobile du moteur. Le blocage mécanique ressemble alors à un défaut de branchement électrique.
Le rangement des longueurs excédentaires compte autant que le raccordement lui-même : replier proprement chaque fil et maintenir l’ensemble à distance de l’axe moteur limite les frottements internes. En hiver, une fois le sens de rotation inversé, de petites vibrations peuvent accentuer ce déplacement sur certains modèles.
Cette contrainte mécanique appelle une vérification simple : contrôler le libre mouvement avant la fermeture sécurise durablement le fonctionnement du plafonnier. Comme indiqué pour les connexions mal serrées, un détail discret peut finir par provoquer une panne plus lourde.
Comment éviter les erreurs lors du branchement électrique ventilateur
Éviter une panne au premier essai demande surtout de l’ordre dans la préparation : outils adaptés, repérage clair des conducteurs et lecture attentive de la notice. Cette organisation réduit les hésitations au moment du raccordement et limite les inversions de fils.

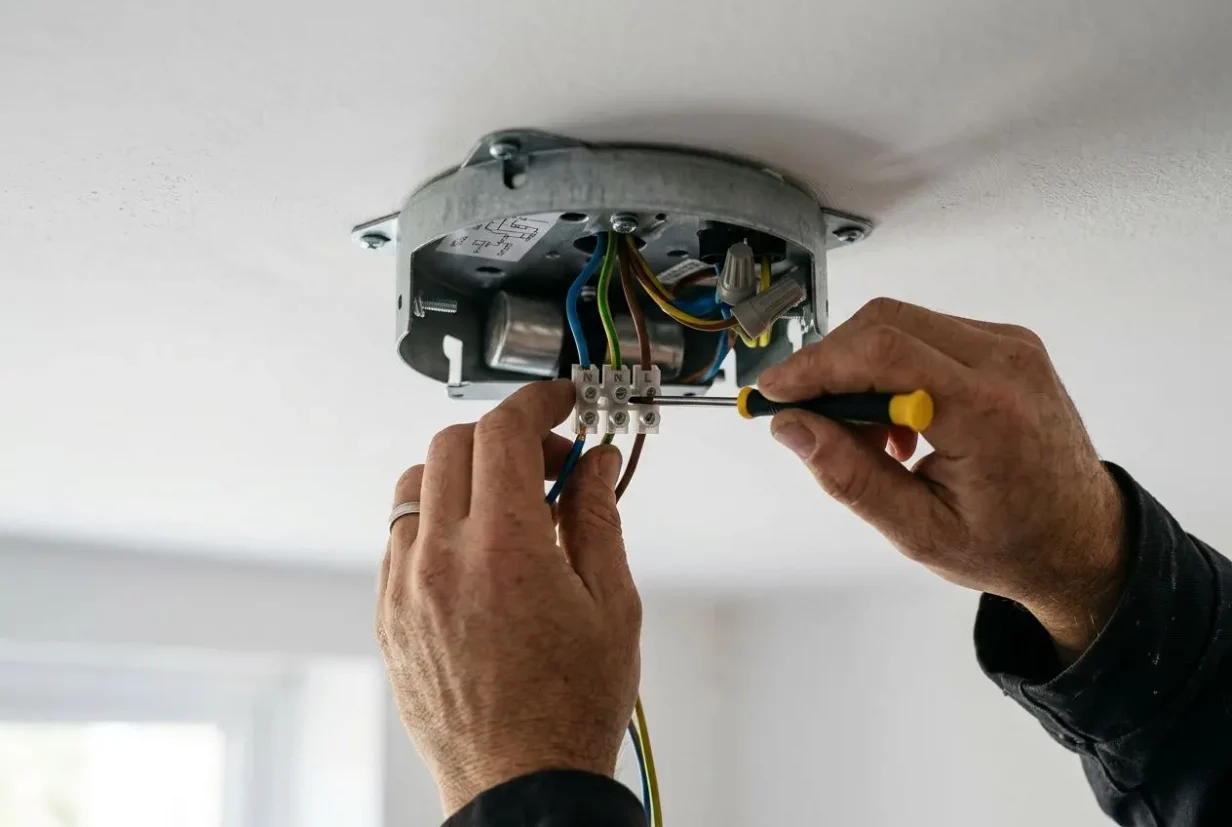

Couper le courant et identifier chaque fil
La vérification de l’absence de tension reste le premier point de contrôle : utilisez un testeur sans contact même si le disjoncteur semble abaissé. Un disjoncteur déclenché peut rester en position intermédiaire, ce qui justifie un contrôle réel et pas seulement visuel.
- Couper le courant : agir sur le disjoncteur correspondant, puis confirmer l’absence de tension avant le moindre raccordement.
- Repérer chaque fil : bleu pour le neutre, marron ou noir pour la phase, jaune-vert pour la terre. Dans un logement ancien, la couleur ne suffit pas toujours.
- Contrôler l’état des conducteurs : tout fil brûlé, effiloché ou dont l’isolant est fendu doit être remplacé avant le branchement ventilateur.
- Préparer l’intervention : tournevis isolé, testeur, escabeau stable et aide au maintien si le ventilateur est volumineux.
Après ce premier contrôle, le repérage des conducteurs demande plus d’attention dans l’ancien : avant 1970 surtout, un neutre supposé peut en réalité être une phase, ou l’inverse. Le moteur supporte mal ce type d’erreur. Testez chaque conducteur au multimètre, notez sa fonction, puis engagez le branchement électrique du ventilateur.

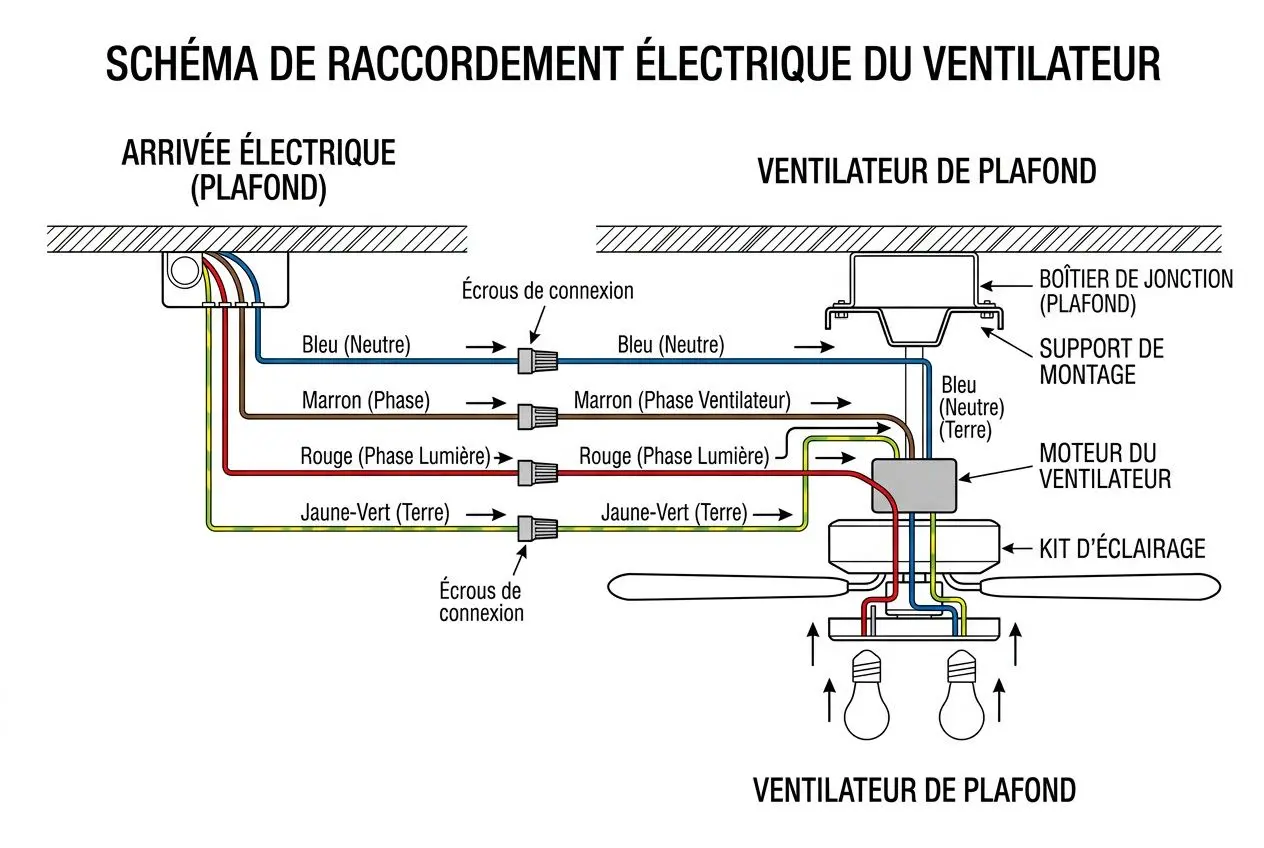

Schéma de branchement et notice du fabricant
Une fois les conducteurs identifiés, la notice devient la référence : chaque modèle impose son propre schéma de branchement. Cela vaut particulièrement pour un ventilateur avec télécommande, récepteur intégré, lumière ou luminaire séparé. Les étapes de câblage détaillées dans la ressource dédiée au câblage ventilateur plafond permettent de suivre l’ordre correct sans confusion.
Cette logique se retrouve souvent sur les modèles avec plafonnier intégré : un fil supplémentaire alimente la lumière, séparément de la phase du moteur. Si ces deux conducteurs sont intervertis, la commande devient incohérente et la séparation moteur/lumière ne fonctionne plus. Un dernier contrôle consiste à comparer le raccordement réalisé au schéma du fabricant, point par point, avant de remettre l’alimentation.
| Type de fil | Couleur (norme actuelle) | Fonction | Risque en cas d’erreur |
| Neutre | Bleu | Retour du courant | Dysfonctionnement du moteur |
| Phase moteur | Marron ou noir | Alimentation du moteur | Panne immédiate ou dommages internes |
| Phase lumière | Rouge ou blanc | Alimentation du plafonnier | Lumière non commandable séparément |
| Terre | Jaune-vert | Protection contre les chocs électriques | Risque électrique grave pour l’utilisateur |
Après la comparaison avec le schéma, le contrôle final doit rester tout aussi rigoureux : aucun fil dénudé ne doit dépasser, chaque connexion doit être serrée et les conducteurs doivent rester correctement logés dans le boîtier. En pratique, l’installation se simplifie si ce contrôle est fait avant la remise sous tension.
Branchement 3 ou 4 fils et vérification finale de l’installation
Le schéma de câblage détermine directement les possibilités de commande : un montage 3 fils et un 4 fils ne permettent pas les mêmes séparations entre lumière et moteur.
Différence entre câblage 3 fils et 4 fils
Comptez les conducteurs présents dans la gaine au plafond : en 3 fils, on retrouve le neutre, la phase et la terre; en 4 fils, une phase supplémentaire sépare l’éclairage du moteur. Cette distinction change la façon de piloter l’ensemble avec l’interrupteur mural.
- Câblage 3 fils : neutre + phase + terre; commande unique de l’ensemble.
- Câblage 4 fils : neutre + phase moteur + phase lumière + terre; gestion distincte du ventilateur et de l’éclairage.
- Correspondance des conducteurs : reliez le neutre au neutre, puis chaque phase à la bonne borne; une erreur de raccordement peut provoquer une panne immédiate ou perturber le fonctionnement du moteur.
Cette différence de câblage influe aussi sur le mode de commande : un récepteur intégré ou ajouté peut conserver un circuit simple tout en séparant la vitesse et la lumière. En pratique, l’installation se simplifie si le récepteur est compatible avec le ventilateur de plafond installé et avec l’interrupteur déjà en place. Vérifiez ce point avant fermeture du cache.
Tests et contrôle après installation du ventilateur
Une fois le raccordement terminé, contrôlez d’abord la fixation : le support de plafond doit reprendre le poids de l’appareil sans jeu, parfois jusqu’à 15 kg. Assurez-vous aussi qu’aucun obstacle proche, rideau, poutre ou autre luminaire, ne gêne la rotation des pales.
Le contrôle électrique vient ensuite : remettez le courant et testez chaque vitesse, ainsi que l’éclairage si la lumière est commandée séparément. Si le disjoncteur saute aussitôt, coupez sans attendre; un court-circuit, une inversion phase-neutre ou un fil mal serré reste probable. Dans ce cas, faites intervenir un électricien.
Si l’ensemble démarre normalement, observez le fonctionnement pendant quelques minutes : les pales doivent tourner librement, sans frottement ni vibration anormale. Une chauffe localisée, un bruit sec ou un câble trop proche de l’axe signalent souvent un fil mal rangé dans la cloche.
Foire aux questions
Quelles sont les conséquences d’une inversion de phase et de neutre sur un ventilateur de plafond ?
Une inversion entre la phase et le neutre perturbe l’alimentation électrique du ventilateur : le moteur peut refuser de démarrer, tourner de manière irrégulière ou subir une panne dès la première mise sous tension. Le risque concerne aussi la sécurité électrique, car l’interrupteur peut ne plus isoler correctement le circuit sous tension.
Comment identifier la fonction de chaque fil dans une installation ancienne ?
Dans une installation ancienne, la couleur ne suffit pas : le bleu correspond souvent au neutre aujourd’hui, mais un fil blanc ou d’une autre couleur peut avoir une fonction différente selon l’époque. Il faut vérifier chaque conducteur avec un multimètre ou un testeur adapté pour distinguer le neutre, la phase et les autres liaisons.
Que faire si le disjoncteur se déclenche immédiatement après la mise sous tension du ventilateur ?
Si le disjoncteur saute immédiatement, il s’agit en général d’un défaut de câblage ou d’un court-circuit : un fil mal raccordé, une inversion de conducteurs ou un contact parasite peuvent être en cause. Coupez l’alimentation électrique et évitez toute nouvelle tentative, car le moteur pourrait être endommagé.
