Installer un déstratificateur soi-même : guide pas à pas

L’installation d’un déstratificateur soi-même suit quatre étapes : choix de l’emplacement, fixation au plafond, raccordement électrique et premiers réglages pour améliorer rapidement le confort thermique. Pour les configurations adaptées à chaque bâtiment, consultez notre article sur installer un déstratificateur.

Où placer un déstratificateur au plafond

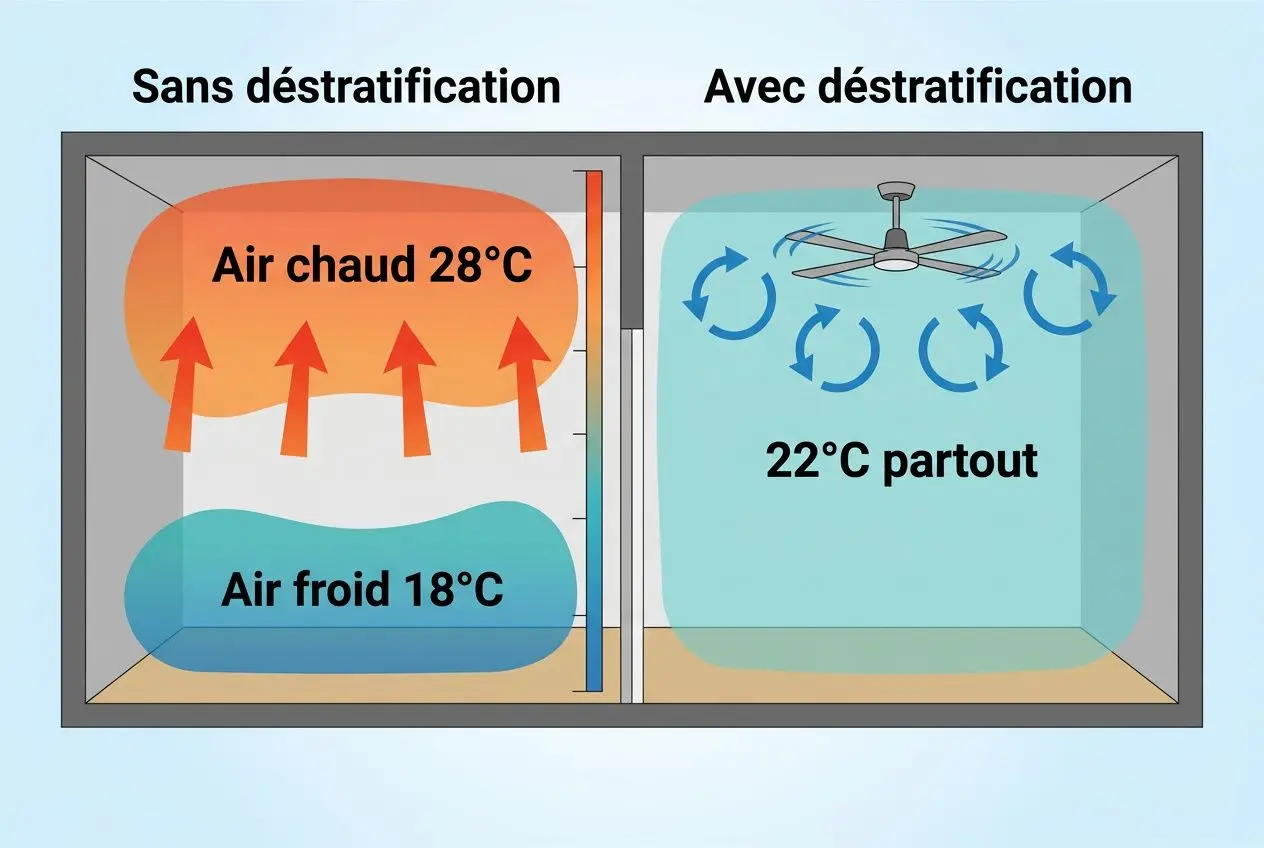

Le placement détermine l’efficacité de la déstratification : la stratification crée en moyenne 1 °C d’écart par mètre de hauteur, soit jusqu’à 10 °C sous un plafond de 10 m. Dans ce volume d’air, la chaleur s’accumule en partie haute et augmente les déperditions d’énergie si aucun brassage n’est prévu.

Position idéale et hauteur d’installation du déstratificateur

Cette logique conduit à viser le centre de la pièce : pour savoir où placer un déstratificateur, il faut le suspendre au plus près du plafond, en général à environ 1 m sous le point le plus haut. Le positionnement central favorise ensuite une diffusion plus régulière de la chaleur sur toute la surface.

• Centre de la pièce : un positionnement central favorise une diffusion régulière de la chaleur sur toute la surface.
• Hauteur des pales : les pales doivent rester entre 2,40 m et 2,75 m du sol, 2,30 m constituant le minimum admissible.
• Hauteur du moteur : le moteur doit se situer à au moins 2,58 m du sol pour une installation conforme aux exigences de sécurité.

Dans les grands volumes, plusieurs unités réparties par zones donnent un résultat plus homogène qu’un seul déstratificateur central de grand diamètre : cette répartition limite les écarts de température d’une zone à l’autre.

Choisir la bonne tige selon la hauteur sous plafond

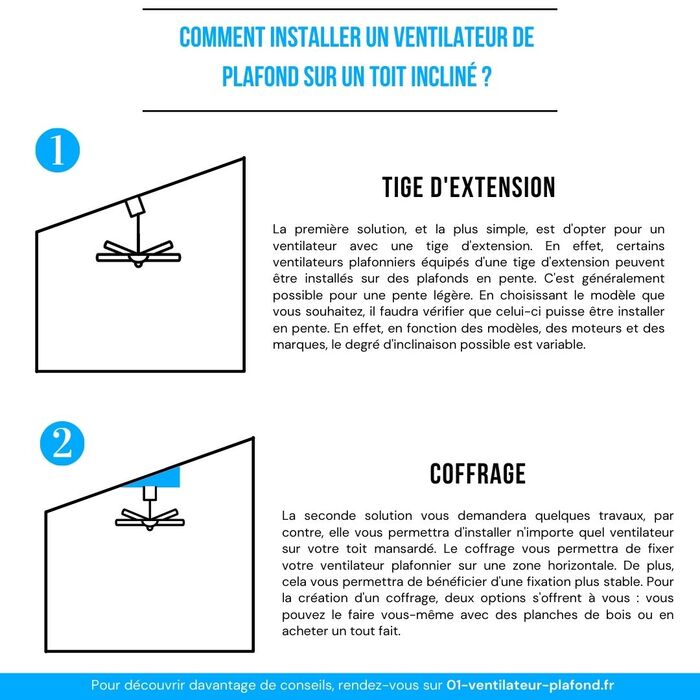

Une fois l’emplacement défini, la tige d’extension s’impose dès que le plafond dépasse 3 m : l’efficacité baisse vite si l’appareil reste trop haut. La hauteur sous plafond guide donc le choix de la rallonge pour installer un déstratificateur thermique dans de bonnes conditions, selon le volume à traiter.

Comme indiqué pour le choix du positionnement, la hauteur utile reste le premier critère : l’appareil doit descendre assez pour agir sur la couche chaude, sans empiéter sur la zone de circulation. Vous pouvez consulter les critères de dimensionnement dans cet article sur le choix d’un déstratificateur d’air.

Distances de sécurité et zones à éviter

Le positionnement doit aussi respecter plusieurs écarts : n’installez pas le déstratificateur sur un mur, contre une paroi vitrée ou près d’un appareil de chauffage. Il vaut mieux conserver un dégagement suffisant autour de l’appareil pour éviter les flux d’air parasites.

Cette contrainte complète le choix de la hauteur : en pratique, l’installation se simplifie si la hauteur disponible reste suffisante. L’inclinaison des pales doit se situer entre 12 et 14°, avec une vitesse d’air inférieure à 0,3 m/s dans la zone occupée. En dessous de 2,50 m de hauteur sous plafond, le phénomène de stratification reste limité et l’installation d’un déstratificateur apporte peu de gain réel.

Installation du déstratificateur pas à pas

Préparer le plafond et choisir la bonne fixation

L’installation du déstratificateur commence par une règle simple : coupez le courant au tableau avant toute intervention. Inspectez ensuite le plafond avec attention, surtout en présence de fissures, d’humidité ou d’un support friable, car un point d’ancrage affaibli ne peut pas reprendre durablement la charge de l’appareil.

Ce contrôle oriente le choix de la fixation : chevilles métalliques dans le béton ou le bois, attaches à bascule sur une plaque de plâtre. Le support doit accepter au moins 30 kg et rester parfaitement horizontal, faute de quoi des vibrations apparaissent dès les premières mises en route.

Raccordement électrique et assemblage des pales

Une fois le support validé, le raccordement exige une rigueur particulière : phase en marron ou rouge, neutre en bleu, terre en jaune-vert. Utilisez des connecteurs adaptés puis isolez l’ensemble avec une gaine thermorétractable pour fiabiliser l’installation.

Après le câblage, assemblez les pales dans l’ordre indiqué par le fabricant : le serrage doit rester identique sur chaque vis pour éviter tout balourd. Le moteur DC fera la différence sur les modèles pilotés par télécommande, avec un récepteur radio à placer dans le boîtier puis à synchroniser en maintenant la touche OFF environ 5 secondes sous tension.

Tests de fonctionnement après installation

Une fois l’ensemble monté, rétablissez le courant et contrôlez chaque vitesse l’une après l’autre : un bruit anormal ou une vibration persistante indique le plus souvent un déséquilibre des pales. Corrigez-le avec le kit d’équilibrage fourni avant toute utilisation prolongée du déstratificateur.

Ce dernier point confirme l’usage saisonnier : une fois le sens de rotation inversé, le déstratificateur repousse la chaleur accumulée en hauteur vers le sol en période de chauffe; en rotation directe, il crée en été un brassage plus sensible. Un support rigide reste à privilégier quand le plafond dépasse 4 m, afin de limiter les résonances.

Dimensionner et régler son déstratificateur

Installer un déstratificateur de plafond soi-même sans calcul préalable expose à un sous-dimensionnement. Pour réussir la déstratification, tout se joue sur trois données : le volume du local, la hauteur sous plafond et le débit d’air du modèle retenu.

Calcul du débit d’air et nombre d’appareils nécessaires

La base est simple : calculez d’abord le volume du local en m³, soit longueur × largeur × hauteur. Pour dimensionner un déstratificateur de façon fiable, appliquez ensuite un taux de brassage adapté à la hauteur sous plafond, selon la configuration du bâtiment.

• Hauteur < 8 m : prévoir 2 volumes d’air brassés par heure, avec la formule Q = 2 × V en m³/h.
• Hauteur > 8 m : viser 3 à 5 volumes/h selon les obstacles internes et l’organisation du bâtiment.
• Aérothermes existants : retrancher leur débit d’air du total calculé pour éviter un suréquipement.
• Nombre d’appareils : diviser le débit total requis par le débit unitaire du déstratificateur choisi.

Pour un entrepôt de 22 500 m³, il faut généralement 6 à 7 appareils de 7 200 m³/h. En pratique, l’installation se simplifie si chaque zone du local est traitée avec une répartition régulière plutôt qu’avec quelques unités trop concentrées.

Choisir le bon modèle de déstratificateur selon le volume

Un modèle prévu pour 3 m perd vite en efficacité dans un bâtiment de 8 m, car la stratification devient plus marquée. À privilégier quand le plafond dépasse 8 m : un déstratificateur HVLS à grand diamètre, conçu pour les grands volumes et la grande hauteur.

• Maison et petits volumes : moteur DC adapté à un usage régulier, avec moins de 30 dB en première vitesse et moins de 15 W à vitesse moyenne.
• Locaux intermédiaires, 3 à 8 m : modèle standard avec tige d’extension adaptée, en moteur DC ou AC selon le rythme d’utilisation.
• Grand volume industriel, 8 à 18 m : déstratificateur grand diamètre avec objectif de 3 à 5 volumes/h.

La consommation réelle se joue sur le type de moteur : un moteur DC demande 20 à 75 W, contre 70 à 120 W pour un moteur AC à débit identique. Sur une année de fonctionnement continu, cela représente environ 24 € pour un modèle DC, contre près du double pour un AC comparable.

Réglages, thermostat et entretien du déstratificateur

Le thermostat intégré déclenche le brassage selon l’écart de température entre le sol et le plafond : la baisse d’un degré en toiture peut générer environ 6 % d’économies d’énergie, soit 15 à 30 % sur la facture énergétique globale.

À l’inverse en hiver, une fois le sens de rotation inversé, la température doit se stabiliser à hauteur d’occupation en une vingtaine de minutes. Le dépoussiérage des pales tous les six mois évite une perte d’efficacité de 10 à 15 %. Avec cet entretien : un moteur IE5 dépasse généralement 15 ans de service.
