Comment dimensionner un déstratificateur d’air : guide complet
Le dimensionnement d’un déstratificateur repose sur trois étapes chiffrées : calcul du volume d’air, estimation du taux de brassage et choix du modèle selon la hauteur sous plafond.
Comment dimensionner un déstratificateur d’air en 3 étapes
Le dimensionnement d’un déstratificateur d’air suit une logique simple : partir du volume d’air, en déduire le débit d’air requis, puis déterminer le nombre de déstratificateurs.
Calcul du volume et du débit pour la déstratification
La base est le volume du bâtiment : V = longueur × largeur × hauteur, en m³. Dans un entrepôt de 30 m × 20 m × 6 m, le volume atteint 3 600 m³.
À partir de là, il faut calculer le débit d’air total : Q = 2 × V correspond à deux volumes par heure. Pour 3 600 m³, cela donne 7 200 m³/h, avec une plage courante de 3 à 5 volumes/h quand la grande hauteur accentue la stratification.
Calculer la puissance d’un déstratificateur d’air selon l’espace
Le choix de la puissance dépend ensuite de trois données : le volume d’air du local, la hauteur sous plafond et l’écart de température entre le sol et le plafond.
- Volume du local : calculer L × l × H en m³.
- Débit d’air du déstratificateur : diviser le débit total visé par le débit unitaire du modèle pour obtenir le nombre de déstratificateurs.
- Présence d’aérothermes : retrancher leur contribution au brassage avant de finaliser le calcul du besoin global.
- Compatibilité avec le système de chauffage : vérifier la cohérence avec les aérothermes gaz, tubes radiants ou générateurs d’air chaud déjà en place dans le local chauffé.
Sur une hauteur de 6 à 8 m, un déstratificateur d’air standard consomme généralement entre 50 et 150 W : la consommation réelle se joue sur le débit d’air recherché et la hauteur. Les moteurs IE5 apportent une bonne efficacité et une durée de vie qui dépasse souvent 15 ans.
Exemple chiffré de dimensionnement complet
Dans un bâtiment de 50 m × 50 m × 9 m, le volume d’air atteint 22 500 m³ : il faut donc viser 45 000 m³/h avec la règle des deux volumes par heure. Avec un débit d’air du déstratificateur de 7 200 m³/h, le nombre de déstratificateurs tombe à 6 ou 7 appareils selon la répartition dans la grande hauteur.
Cette dernière étape affine le choix : un diamètre légèrement supérieur permet souvent le même brassage à vitesse plus basse, avec moins de bruit et une puissance électrique mieux maîtrisée. La superficie reste aussi un repère utile pour dimensionner un ventilateur plafond avec précision.
Quelle taille de déstratificateur choisir selon la hauteur
La hauteur sous plafond reste le premier critère de choix : un appareil prévu pour 3 m perd rapidement en efficacité à 8 m, tandis qu’un modèle de grande hauteur devient inadapté dans un volume bas. Pour choisir un déstratificateur d’air, il faut donc partir de la hauteur réelle du bâtiment, puis croiser cette donnée avec la surface à couvrir.
Quel déstratificateur pour mon plafond selon la hauteur
Ce premier repère permet d’affiner le choix : la taille de déstratificateur à choisir dépend de la plage de fonctionnement de chaque famille de produits. Les modèles carénés existent en 3 600 m³/h pour 4 à 7 m, 5 500 m³/h pour 5 à 8 m, et 7 200 m³/h pour 5 à 9 m.

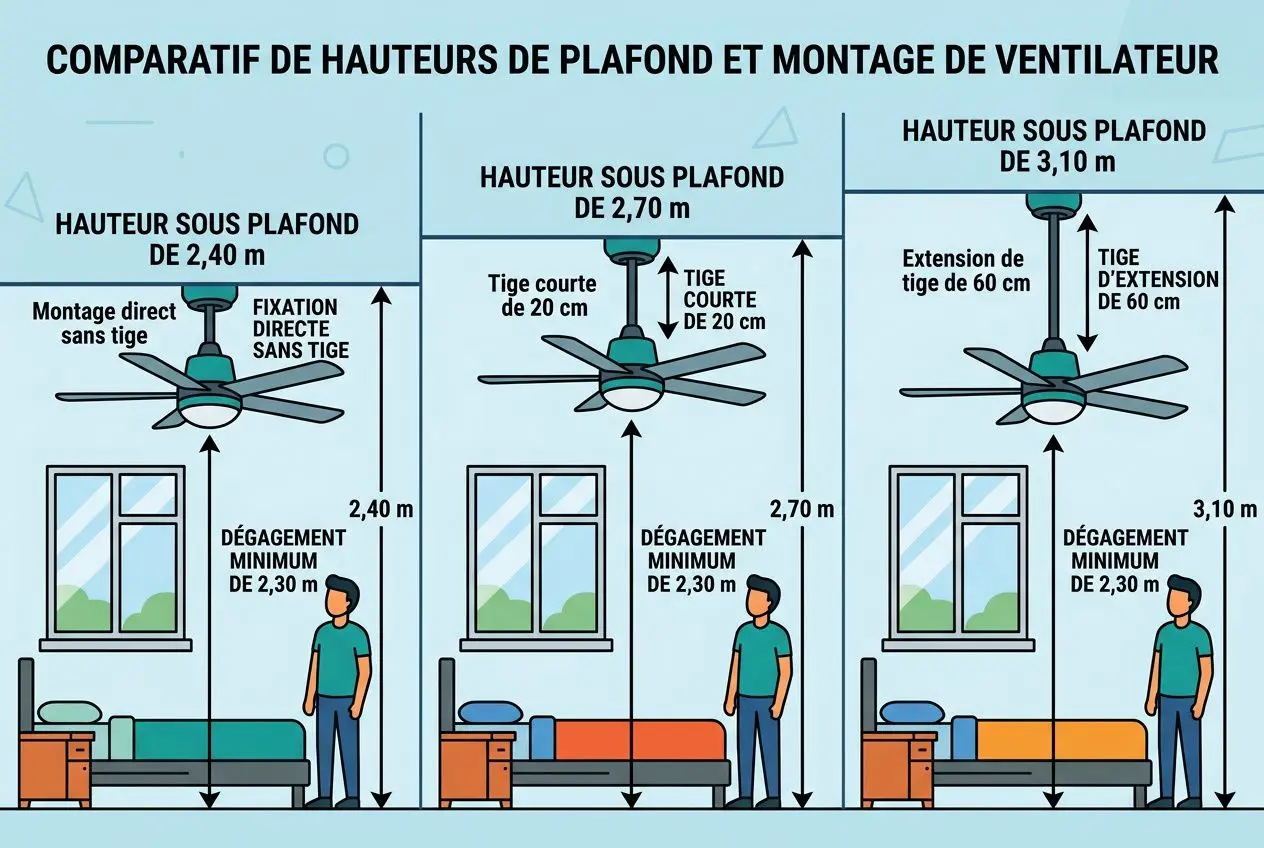

- Plafond < 2,50 m : modèle sans tige d’extension, avec 20 à 25 cm d’épaisseur; les pales doivent rester à au moins 2,30 m du sol, idéalement entre 2,40 m et 2,75 m.
- Plafond 2,50 à 3 m : tige courte de 20 à 30 cm recommandée pour placer les pales dans une zone de brassage plus efficace.
- Plafond > 3 m : tige d’extension de 60 à 90 cm pour ramener le ventilateur déstratificateur à une hauteur utile; sans cela, l’efficacité chute nettement.
- Grande hauteur industrielle (8 à 18 m) : déstratificateur industriel à pales grand diamètre de type HVLS ou modèle haute portée; prévoir un entraxe minimal de 6 m pour un diamètre de 200 cm.
Dès que le plafond est bas, la position réelle des pales compte autant que le débit : une inclinaison de 12 à 14° permet un brassage régulier tout en contenant le niveau sonore. En zone occupée, la vitesse d’air visée reste inférieure à 0,3 m/s, notamment dans les gymnases et les espaces tertiaires.
| Hauteur sous plafond | Surface couverte | Diamètre / Modèle recommandé | Nombre d’appareils |
| < 2,50 m | < 15 m² | Ø < 107 cm, sans tige | 1 |
| 2,50 à 3 m | 15 à 45 m² | Ø 108 à 168 cm, tige courte 20-30 cm | 1 |
| 3 à 5 m | 45 à 80 m² | Ø 168 à 200 cm, tige 60-90 cm | 1 à 2 |
| 5 à 8 m | 200 à 800 m² | Caréné 3 600-5 500 m³/h | 1 à 4 |
| 8 à 12 m | 800 à 2 000 m² | Haute portée ou pales, Ø 200 cm | 4 à 8 |
| 12 à 18 m | 2 000 à 5 000 m² | HVLS grand diamètre | 6 à 12 |
| > 18 m | > 5 000 m² | HVLS + carénés en zones basses | 12 et plus |
Déstratificateur industriel ou résidentiel : les différences clés
Ce dimensionnement change ensuite selon l’environnement d’usage : débit nécessaire, niveau sonore admissible et exposition aux poussières ou à l’humidité. Dans un local industriel ou un entrepôt, un indice de protection IP55 ou IP65 est souvent requis.
- Usage résidentiel : moteur DC, niveau sonore de 18 à 35 dB et télécommande pour inverser le sens de rotation en mode hiver/été; couverture jusqu’à 80 m² avec deux appareils selon la superficie de la pièce.
- Usage commercial / tertiaire : modèle Big Smooth de 224 cm de diamètre adapté aux salles de spectacles ou amphithéâtres; fonctionnement discret pour une occupation continue.
- Usage industriel : respect de l’entraxe selon le diamètre, dégagement prévu pour les ponts roulants et choix du destratificateur validé par un audit thermique préalable.
Une fois ce cadre posé, la répartition des appareils devient décisive dans les volumes de 45 à 80 m² : deux appareils de taille adaptée donnent souvent une couverture plus homogène qu’un seul modèle surdimensionné. Avec deux appareils bien positionnés, l’écart thermique peut rester autour de ±1 °C du sol au plafond et les zones mortes disparaissent.
Déstratification et économies d’énergie, ce qu’il faut savoir

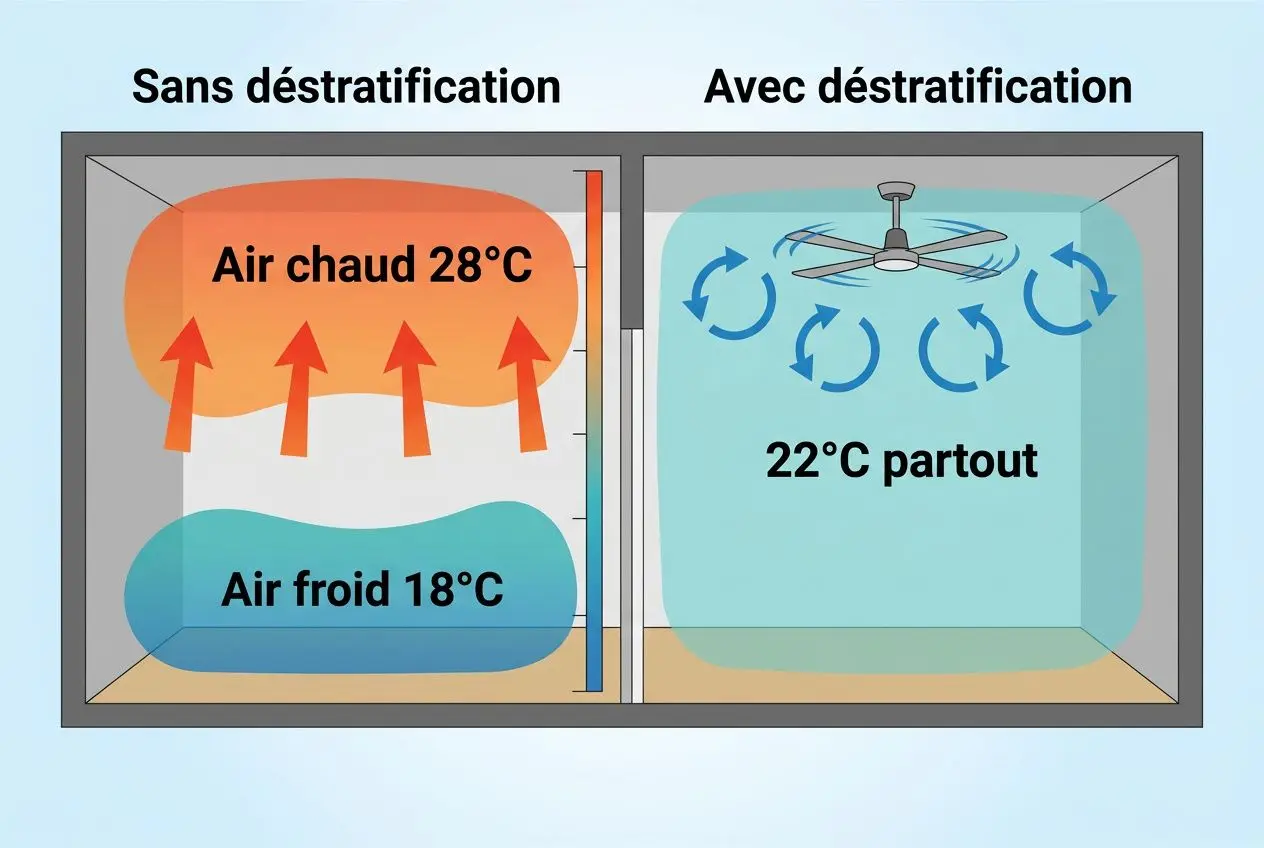

Sans brassage, l’air chaud monte et s’accumule sous le plafond, tandis que l’air froid reste dans la zone occupée : cette stratification thermique augmente la déperdition et dégrade le confort dans tout local chauffé, qu’il soit industriel ou tertiaire.
Comment dimensionner un brasseur d’air selon la RE2020
Pour dimensionner un brasseur d’air dans le cadre de la RE2020, deux repères techniques s’imposent : une vitesse d’air inférieure à 0,3 m/s en zone occupée et un brassage de 3 à 5 volumes par heure. Le brasseur d’air RE2020 répond à cette logique avec un moteur DC sobre, en phase avec les exigences applicables aux constructions neuves depuis le 1er janvier 2022.
À partir de ces repères, le dimensionnement se précise selon la superficie de la pièce : dans l’habitat neuf, le brassage contre la stratification s’obtient souvent avec des appareils de moins de 150 W. Un modèle de 140 cm peut rester sous 30 W à faible vitesse tout en assurant un brassage plus homogène qu’un 120 cm poussé à plein régime.
Réguler et auditer pour un dimensionnement optimal
Une fois le débit retenu, la régulation devient déterminante : les économies liées à la déstratification thermique peuvent atteindre 30 % sur la facture de chauffage, soit 8 000 à 12 000 € par an pour un dépôt de 5 000 m², d’après les mesures du CETIAT. Pour un appareil installé à 6 m de hauteur dans un local chauffé à 12 °C, le réglage du thermostat se situe autour de 16 °C afin d’adapter la vitesse aux conditions réelles.
Cette logique s’étend ensuite à l’exploitation : la maintenance peut baisser de 10 à 20 % sur quatre ans grâce à des cycles brûleur moins fréquents. Un audit thermographique couplé à des sondes posées à différentes hauteurs pendant une semaine permet d’abord de mesurer la stratification avant tout choix d’appareil. Le choix du déstratificateur dépend alors du gradient observé, et le dossier CEE exige ces relevés pour valider la déstratification.
Foire aux questions
Comment calculer le nombre de déstratificateurs nécessaires pour mon bâtiment ?
Pour calculer le nombre de déstratificateurs dans un bâtiment, la méthode reste simple : commencez par le volume en m³, soit longueur × largeur × hauteur. Multipliez ensuite ce volume par 2 pour obtenir le débit d’air total visé en m³/h, puis divisez ce résultat par le débit d’air du modèle retenu.
Cette base doit parfois être ajustée : si le bâtiment est déjà équipé d’aérothermes, leur apport se déduit du besoin total avant le calcul. Exemple concret : un entrepôt de 50 m × 50 m × 9 m représente 22 500 m³, soit un besoin de 45 000 m³/h. Avec un déstratificateur d’air donné pour 7 200 m³/h, le nombre de déstratificateurs tombe à 6 ou 7 appareils selon le niveau de brassage recherché.
Quelle est la différence entre un brasseur d’air et un déstratificateur d’air ?
La différence tient à l’usage saisonnier : un brasseur d’air cherche surtout à créer un flux descendant agréable en période chaude. Un déstratificateur d’air, lui, vise d’abord à corriger la stratification thermique en hiver en renvoyant vers la zone occupée l’air chaud accumulé sous plafond.
En été, une fois le sens de rotation inversé, le même appareil assure un brassage utile sans courant d’air marqué au sol : son fonctionnement se rapproche alors de celui d’un ventilateur classique.
À quelle hauteur installer un déstratificateur d’air pour qu’il soit efficace ?
Pour installer un déstratificateur d’air correctement, la règle de base porte sur la hauteur des pales : elles doivent rester à au moins 2,30 m du sol. La plage la plus pertinente se situe entre 2,40 m et 2,75 m, car c’est là que l’efficacité du brassage reste régulière dans la zone occupée.
Dès que le plafond est bas, il faut surtout préserver cette distance minimale. À privilégier quand le plafond dépasse 3 m : une tige d’extension de 60 à 90 cm permet de ramener l’appareil à une position plus utile. Dans les locaux de grande hauteur comme les entrepôts ou les gymnases, la fixation influence directement le débit d’air perçu au sol et l’efficacité contre la stratification.
