Comment calculer un déstratificateur : volume et débit

Pour calculer un déstratificateur, trois opérations suffisent : mesurer le volume de la pièce, en déduire un débit d’air, puis traduire ce débit en nombre de ventilateurs et en diamètre. Chaque étape repose sur une formule simple et un exemple chiffré. Vous pourrez ainsi équiper un séjour haut de plafond pour l’hiver sans vous fier au seul nombre de mètres carrés.

Calculer le volume d’air à déstratifier

Tout dimensionnement part du volume d’air que l’appareil doit remettre en mouvement. Avant de sortir le mètre, il reste à vérifier que la pièce souffre réellement d’un écart de température entre le sol et le plafond.

Vérifier l’intérêt de la déstratification

En période de chauffage, l’air chaud monte et s’accumule sous le plafond : c’est la stratification. Un déstratificateur remet cet air intérieur en circulation pour réduire l’écart vertical, sans produire la moindre chaleur. Relevez les températures à trois niveaux pendant que le chauffage fonctionne :

• Près du sol : la zone où l’air plus frais stagne.
• À hauteur d’occupation : la température réellement ressentie assis ou debout.
• Sous le plafond : le point où la chaleur accumulée se mesure.

Un écart important et répétitif d’un relevé à l’autre justifie l’équipement. Il concerne surtout les séjours à grande hauteur sous plafond et les mezzanines, en particulier avec un système de chauffage convectif : poêle à granulés ou convecteurs.

Dans une pièce standard, l’intérêt reste généralement plus limité. Faire redescendre la chaleur permet d’homogénéiser la température, mais les économies d’énergie dépendent de l’isolation et de l’écart initial : aucun pourcentage ne vaut pour tous les logements.

Calculer le volume sous un plafond plat

Une fois l’écart confirmé, vous pouvez calculer le volume de la pièce. Pour un plan rectangulaire, la formule est la suivante : V = longueur × largeur × hauteur, les trois cotes en mètres, le résultat en m³. Si la surface au sol est déjà connue, V = S × hauteur sous plafond : 20 m² sur 2,5 m donnent 50 m³.

Cette multiplication par la hauteur change tout : à surface égale, un plafond plus haut augmente le volume d’air à brasser. Raisonner en seuls mètres carrés sous-estime donc le besoin des pièces hautes.

Traiter les plafonds rampants et les mezzanines

Dès que le plafond s’incline, la formule précédente perd en précision : mieux vaut découper la pièce en volumes géométriques simples et additionner leurs volumes réels. Une hauteur moyenne peut servir au calcul, à condition qu’elle représente correctement la forme du plafond.

Avec une mezzanine, le plancher intermédiaire peut couper la pièce en deux zones thermiques. Le volume total calculé ne suffit alors pas : vérifiez aussi que l’air circule entre le niveau haut et le niveau bas.

Déduire le débit d’air nécessaire du volume

Le volume connu, il reste à calculer le débit d’air que le ventilateur doit faire circuler. Ce passage du m³ au m³/h repose sur une notion unique : le nombre de fois où l’air de la pièce est brassé chaque heure.

Définir le taux de brassage

Le taux de brassage horaire N relie les deux grandeurs : N = Q ÷ V, avec Q le débit recirculé en m³/h et V le volume du local en m³. Il indique combien de fois le volume est brassé par heure. Dans l’autre sens, un taux choisi donne le débit cible : Q = N × V, en m³/h.

Ce taux reste un choix de conception. Les références françaises consultées ne fixent aucun taux réglementaire unique pour un déstratificateur domestique : justifiez-le par la configuration du local et les données du fabricant.

Choisir une hypothèse et vérifier le débit

Certains guides proposent une formule rapide : Q = 2 × V. Le repère de 2 à 3 volumes brassés par heure vise d’abord un atelier ou un entrepôt, il ne s’applique donc pas automatiquement à un logement.

Le débit d’air nécessaire se compare ensuite à celui que l’appareil fournit réellement à la vitesse retenue en hiver : le débit maximal annoncé correspond souvent à un régime d’été.

Aucune formule ne déduit le brassage de la puissance du ventilateur : les watts du moteur indiquent une consommation, seuls les m³/h mesurent la capacité de brassage. La consommation réelle se joue sur la vitesse de rotation retenue en hiver.

Contrôler le brassage en mode hiver

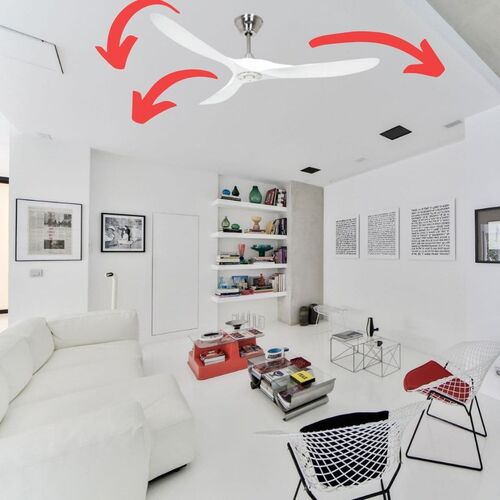

Selon le modèle, le mode hiver produit un flux descendant lent ou une rotation inversée qui crée une boucle de recirculation. Une étude expérimentale publiée en 2025, menée à 45, 80 et 128 tr/min, a constaté des résultats différents selon le sens de rotation. Le réglage recherche un mélange suffisant à la plus faible vitesse possible : une documentation technique retient 0,20 m/s comme vitesse d’air peu perceptible.

Une fois le ventilateur déstratificateur en place, reprenez les trois relevés de température, appareil arrêté puis en marche. La réduction de l’écart vertical confirme que le débit choisi convient à la pièce.

Choisir le diamètre et placer le ventilateur

Le débit cible fixé, le choix du ventilateur de plafond porte sur deux paramètres liés : le diamètre, qui conditionne la surface couverte, et la hauteur de pose, qui décide de l’efficacité en hiver.

Comparer le diamètre à la surface couverte

Un tableau indicatif associe chaque tranche de surface à une plage de diamètre. Ces repères ne suffisent pas seuls : la couverture dépend aussi du débit à la vitesse choisie, de la hauteur de pose, des obstacles et des performances déclarées pour le modèle.

Pour l’Eco Genuino de Casafan, 01-ventilateur-plafond conseille 122 cm sous 20 m² et 152 cm jusqu’à 30 m². Au-delà, le diamètre de 180 cm convient aux grands volumes, selon des repères propres à ce modèle. D’autres options figurent dans la gamme de ventilateurs Casafan à moteur DC.

Adapter la hauteur de montage

Un guide de dimensionnement indique au moins 2,30 m entre le bas des pales et le sol pour un modèle domestique ; confirmez cette cote dans la notice. À privilégier quand le plafond dépasse 2,80 m : une tige d’extension pour ajuster la position de l’appareil.

Lorsque la déstratification hivernale prime, 01-ventilateur-plafond conseille une pose près du plafond, dans les limites de la notice. Sous un plafond incliné, une fixation adaptée préserve la rotation des pales et les distances de sécurité ; aucun dégagement universel n’existe entre ventilateur et plafond. Ces réglages sont détaillés pour les ventilateurs de plafond réversibles.

Tenir compte des obstacles et du modèle

Poutres, luminaires suspendus et meubles hauts gênent la circulation de l’air : leur position et les dégagements du fabricant orientent l’emplacement. Dès que le plafond est bas, un modèle compact préserve la hauteur libre : l’Eco Plano, haut de 20 cm, s’installe sous 2,50 m selon les conditions annoncées. 01-ventilateur-plafond recommande un moteur DC, silencieux et peu gourmand.

Calculer le nombre de déstratificateurs nécessaires

Volume, débit et débit réel par appareil se combinent enfin dans une division. Un exemple chiffré montre comment le nombre d’appareils évolue selon l’hypothèse retenue.

Établir le débit cible sur un exemple

Prenons un local de 60 m² sous 3 m de plafond, avec une hypothèse pédagogique de 3 volumes brassés par heure. Ce taux sert l’exemple, il n’a rien d’universel :

• Volume : V = 60 × 3 = 180 m³.
• Débit cible : Q = 180 × 3 = 540 m³/h.
• Marge indicative : environ 15 % pour les variations d’usage ou les ouvertures ponctuelles.

Appliquée à l’exemple, cette marge porte le besoin à 621 m³/h. Retenir ou non ces 15 % modifie directement le nombre d’appareils à prévoir.

Diviser par le débit de chaque appareil

Pour des appareils identiques, le nombre théorique s’obtient ainsi : débit total requis ÷ débit réellement fourni par appareil, arrondi à l’entier supérieur. Avec 270 m³/h par appareil au réglage choisi, le besoin sans marge donne 540 ÷ 270 = 2 appareils.

À l’inverse, avec la marge, 621 ÷ 270 dépasse 2 : il faut 3 appareils au même réglage pour atteindre le débit cible.

Ajuster le nombre à la couverture réelle

Avec plusieurs appareils, le taux obtenu se vérifie ainsi : débit d’air total en m³/h ÷ volume de la pièce en m³. Trois appareils à 270 m³/h dans 180 m³ donnent 4,5 volumes brassés par heure.

Ce résultat se confronte à la couverture : le nombre final est le plus élevé entre celui qu’exige le débit et celui qu’exigent toutes les zones. Une pièce longue ou en L peut réclamer plusieurs ventilateurs, même lorsqu’un seul fournit le débit.

Même logique sous une mezzanine : si l’air brassé au-dessus circule mal en dessous, un appareil complémentaire traite cette zone. Les modèles adaptés à chaque configuration sont présentés dans le guide complet du déstratificateur.
